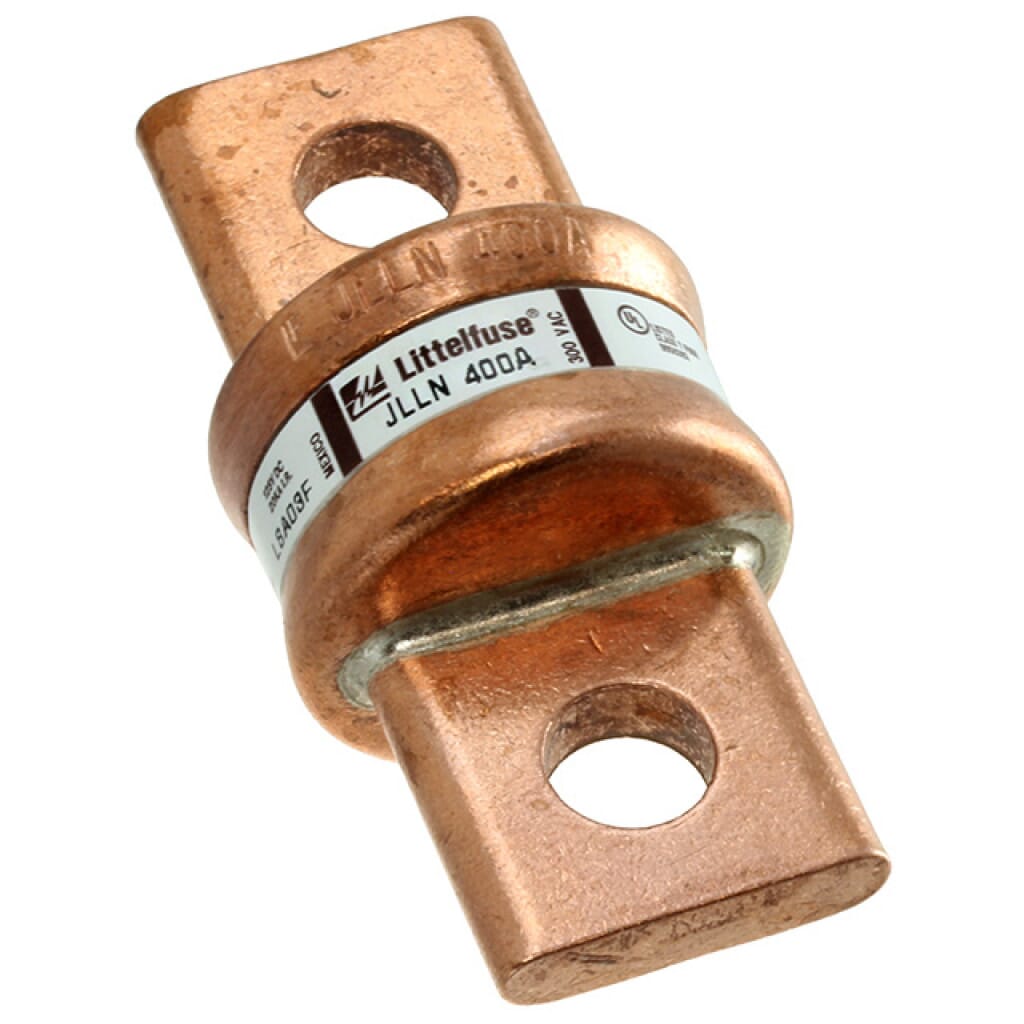

JLLN-serien hurtigvirkende sikringer fra Littlefuse er de mest kompakte sikringene som er tilgjengelige med strømstyrker over 30 ampere — mindre enn en tredjedel av størrelsen på tilsvarende Klasse R-sikringer.
JLLN-sikringene brukes til kortslutningsbeskyttelse av drivverk og komponenter som er følsomme for overspenning. Når de er vurdert i henhold til NEC, gir disse sikringene hurtigvirkende overbelastnings- og kortslutningsbeskyttelse for ikke-induktive kretser og utstyr. Hovedbrytere med JLLN-sikringer kan brukes for å gi kompakt beskyttelse for målerstabler.
Det er verdt å merke seg at lastsentraler og sikringsskap med støpt kapsling får økt bryteevne når de er "serierangert" med Littelfuse Klasse T-sikringer. JLLN-sikringer er tilgjengelige med ikke-belagte og sølvbelagte termineringspunkter.
Passer VICTRON Lynx Class-T Power In LYN060404010.
Egenskaper og fordeler:
- 200,000 AIR: Pålitelig avbrytelse av overstrømmer opptil 200,000 A.
- Strømbegrensende: Reduserer skade fra varme og magnetiske effekter ved kortslutninger, forlenger utstyrets levetid.
- Hurtigvirkende: Rask respons på kortslutning for utstyr som krever rask overbelastningsbeskyttelse.
- POWR-GARD®-teknologi: Sikrer høy kvalitet på overstrømsbeskyttelsen.
- Kompakt størrelse: Effektiv plassutnyttelse; Klasse T sikringsblokker tar mindre enn 50 % av plassen Klasse R blokker krever.
- Funksjonalitet: Beskytter dyre halvlederkomponenter som ellers kunne blitt skadet av overspenninger.
Bruksområder:
- Variabel hastighetsstyring
- Strømkonverteringsutstyr (invertere, likeretter, UPS)
- Strømforsyninger og distribusjonsenheter
- Kompakte hovedbrytere
- Individuelle elektriske tjenester og målere
Spesifikasjoner:
- Spenning: AC 300 V, DC 160 V (1–60 A) / 125 V (70–1200 A)
- Strømområde: 1–1200 A
- Bryteevne: AC 200 kA rms, DC 50 kA (1–30 A) / 20 kA (35–1200 A)
- Materiale:
- 1–30 A: Melaminhus, bronsekontakter
- 35–1200 A: Melaminhus, kobberkontakter
- Standarder: UL 248-15, Klasse T
- Miljø: RoHS-kompatibel
- Opprinnelse: Mexico
Sertifisering og samsvar:
- UL-listet (E81895) og UL-anerkjent (E71611)
- CSA-sertifisert (LR29862)
- CE-samsvarserklæring (EU_DOC-JLLN_220711)
- RoHS 2 (2011/65/EU, 2015/863)
