Kort fortalt
- Invertert signal: gjør “høyt” styresignal om til aktiv pull-down for remote-inngangen.
- Perfekt med BMS: lar VE.Bus BMS slå av inverteren ved lav cellespenning.
- Styring fra MPPT: lar lastutgangen på MPPT brukes til å styre inverteren.
- Plug-and-play: ferdig kabel med riktige kontakter for Victron-utstyr.
- Beskyttet krets: kortslutningssikker og lav styrestrøm.
Sikker styring
Automatisk avstenging av inverter når batterier er tomme via VE.Bus BMS.
Optimal bruk av MPPT
Bruk MPPT-lastutgang til å slå inverter av/på uten å belaste utgangen direkte.
Victron-kompatibel
Utviklet for Phoenix-invertere og andre Victron-enheter som krever “pull-down” remote.
Enkel integrasjon
Klar til bruk i eksisterende Victron-oppsett – minimalt med ekstra kobling.
Generell informasjon

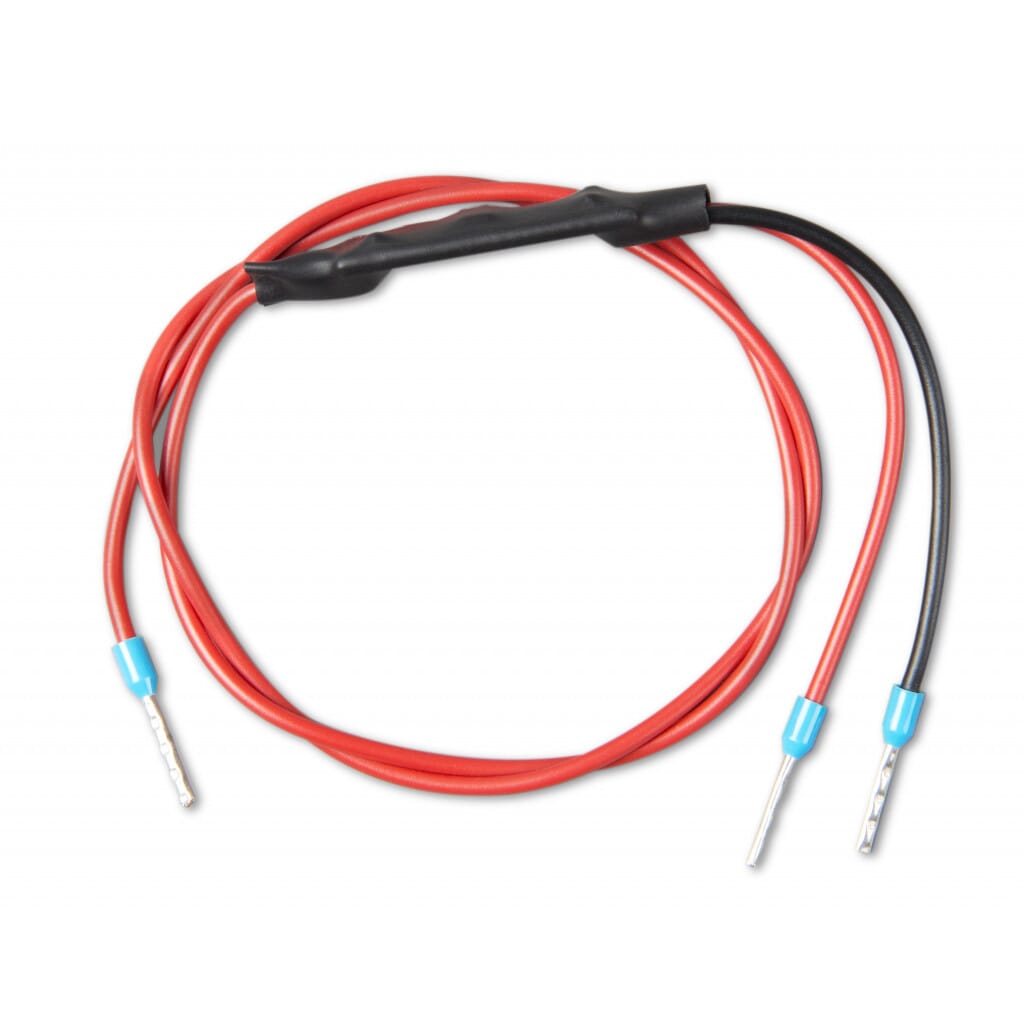

Victron Inverting remote on-off cable brukes når styresignalet som er tilgjengelig (for eksempel fra en VE.Bus BMS eller lastutgangen på en BlueSolar/SmartSolar MPPT) går “høyt” ved innkobling, mens inverterens remote-inngang trenger at signalet trekkes ned for å slå seg på.
Kabelen sørger for korrekt logikk mellom styreenheten og inverteren, og gir trygg og automatisert styring av Victron-invertere uten behov for egne reléløsninger eller spesialbyggede kretser.
Typiske bruksområder
- BMS-styrt inverter: VE.Bus BMS slår av/på inverter ved lav/høy cellespenning.
- MPPT-styrt inverter: MPPT-lastutgang styrer inverter som er tilkoblet direkte på batteriet.
- Automatiserte 12/24 V systemer: der inverter skal følge lastlogikk fra regulator eller BMS.
- Integrerte Victron-oppsett: der man vil ha helautomatisk styring uten manuell bryter.
Viktige funksjoner
- Invertert remote-funksjon: aktiv pull-down av remote-terminal når inngangssignal går høyt.
- Kompatibel med Phoenix: spesielt for modellene 12/180, 24/180, 12/350, 24/350 og andre som krever pull-down.
- Bruk med VE.Bus BMS: inverter slås av når BMS kobler ut ved tomme batterier.
- Bruk med MPPT: gjør det mulig å styre inverter med lastutgang på f.eks. MPPT 75/15 eller 100/15.
- Elektronisk beskyttet: intern krets er kortslutningssikker og bruker lav strøm.
Tekniske spesifikasjoner
| Produkt |
Victron Inverting remote on-off cable |
| Art.nr / SKU |
ASS030550120 |
| Type |
Styrekabel for invertert remote on/off (aktiv pull-down) |
| Maks. inngangsspenning |
70 V DC |
| Maks. utgangsspenning |
70 V DC |
| Min. inngangsspenning for aktivering |
ca. 6 V DC |
| Maks. pull-down strøm |
ca. 30 mA (kortslutningssikker) |
| Typiske kilder |
VE.Bus BMS, MPPT-lastutgang |
| Typiske laster |
Phoenix-invertere og andre Victron-enheter med pull-down remote-inngang |
